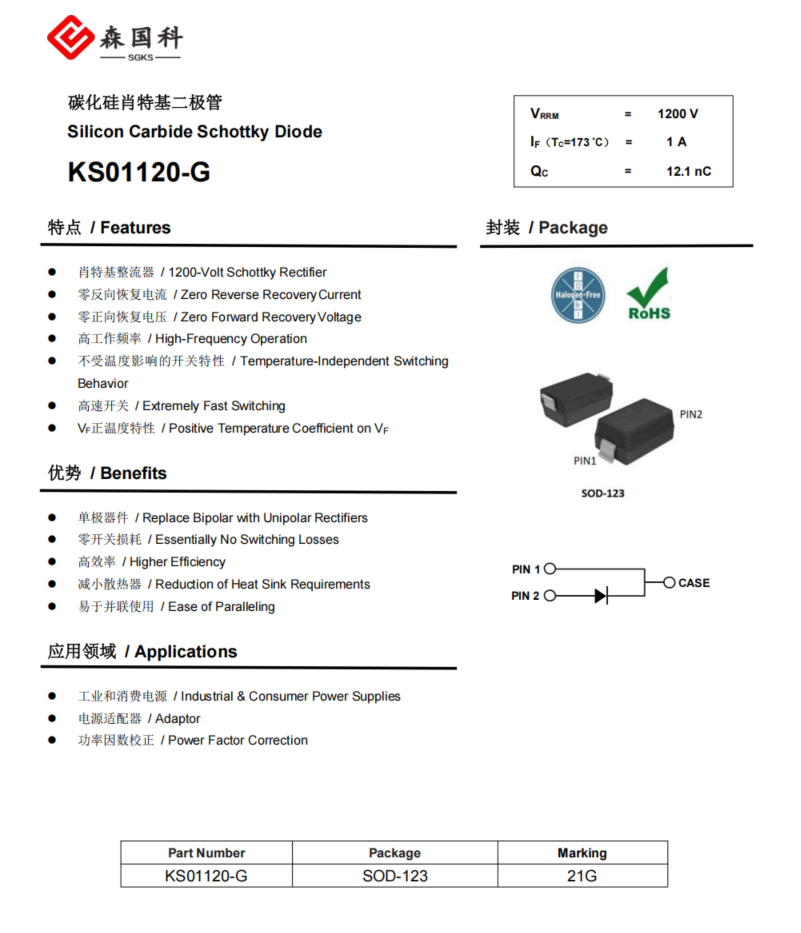

深圳市森国科科技股份有限公司将原本用于硅基器件的小型封装SOD123成功应用于1200V/1A碳化硅二极管，这一突破彰显了其在碳化硅器件设计领域的领先实力。

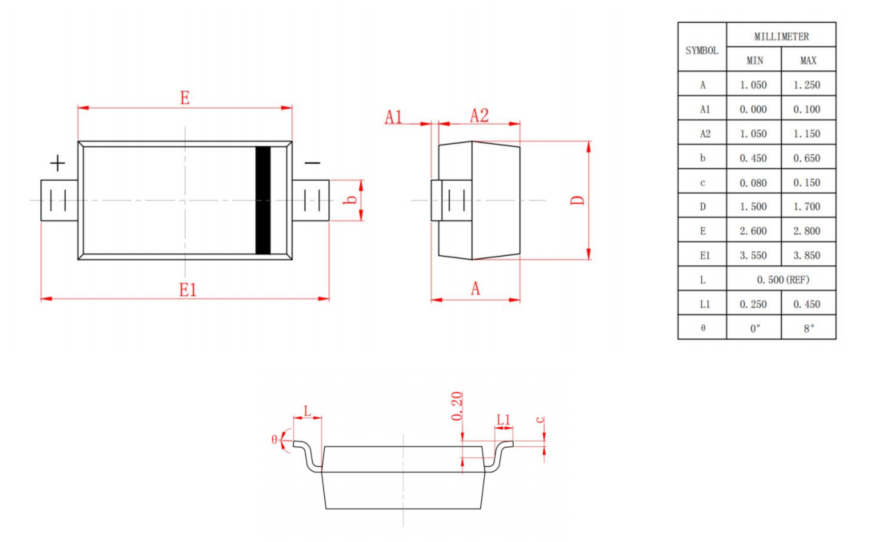

在功率半导体领域，电压等级与器件尺寸通常呈正相关。传统硅基高压器件往往需要大型封装来满足散热和电气绝缘需求。森国科成功将1200V/1A碳化硅二极管集成到SOD123封装中，攻克了这一技术难题。SOD123封装的面积不到1平方毫米，却成功容纳了1200V耐压的碳化硅二极管芯片。这要求森国科在器件结构设计、材料选择和工艺实现上具备超强能力。在SOD123封装的1200V/1A碳化硅二极管中，森国科通过优化电场分布和电流路径，在极小空间内实现了高耐压和低漏电的平衡。封装工艺方面，森国科克服了小尺寸封装下的散热挑战装材料的匹配性，确保器件在高负载下仍能保持稳定工作。

森国科这款迷你型高压碳化硅二极管为众多应用场景带来新的可能。在高频ACF电路、小功率适配器、驱动部分自举电路和高频DC/DC电路等应用场合器件的小尺寸尤为宝贵。

森国科凭借这款SOD123封装的1200V/1A碳化硅二极管，向业界展示了其在碳化硅器件设计领域的深厚功底。未来，随着碳化硅技术在各个领域的渗透，森国科有望凭借其技术优势赢得更大市场份额，成为全球领先的功率半导体公司。
