赋能无刷直流电机驱动,森国科推出4颗40V预驱芯片
发布时间:2023-06-30
浏览次数:718

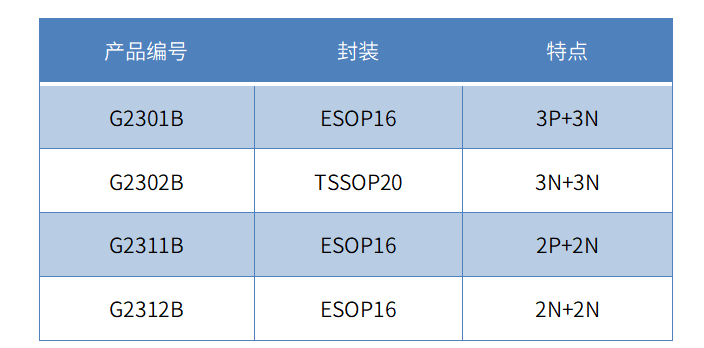

〔产品速报〕森国科科技股份有限公司日前发布了40V预驱芯片系列产品,该系列推出了4个型号,适用于有感BLDC、无感BLDC,有感FOC、无感FOC 及永磁同步电机等控制系统,在家电、电动按摩仪、电动工具、低压风机水泵控制等产品的使用上较为常见。

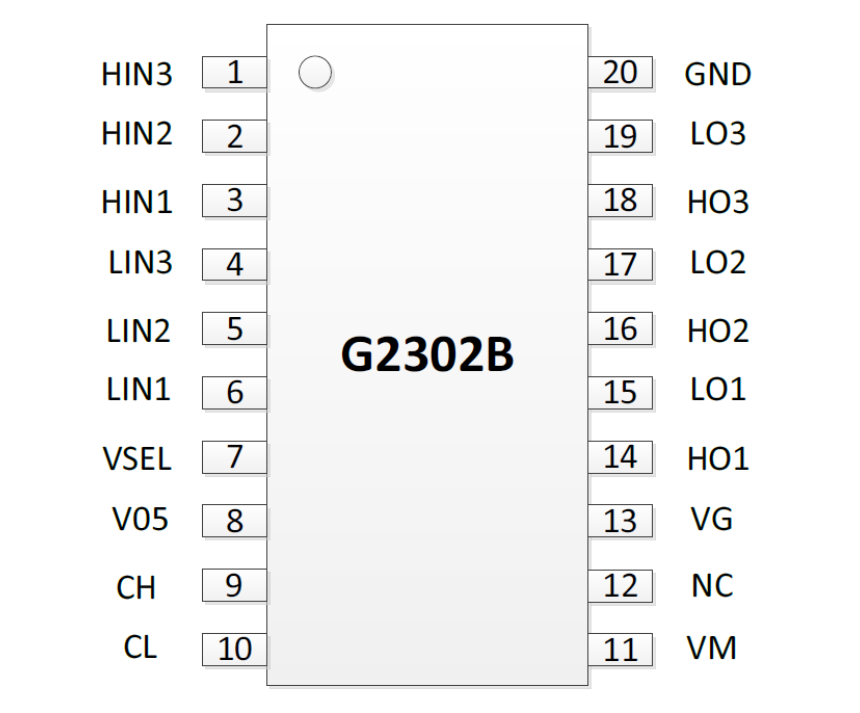

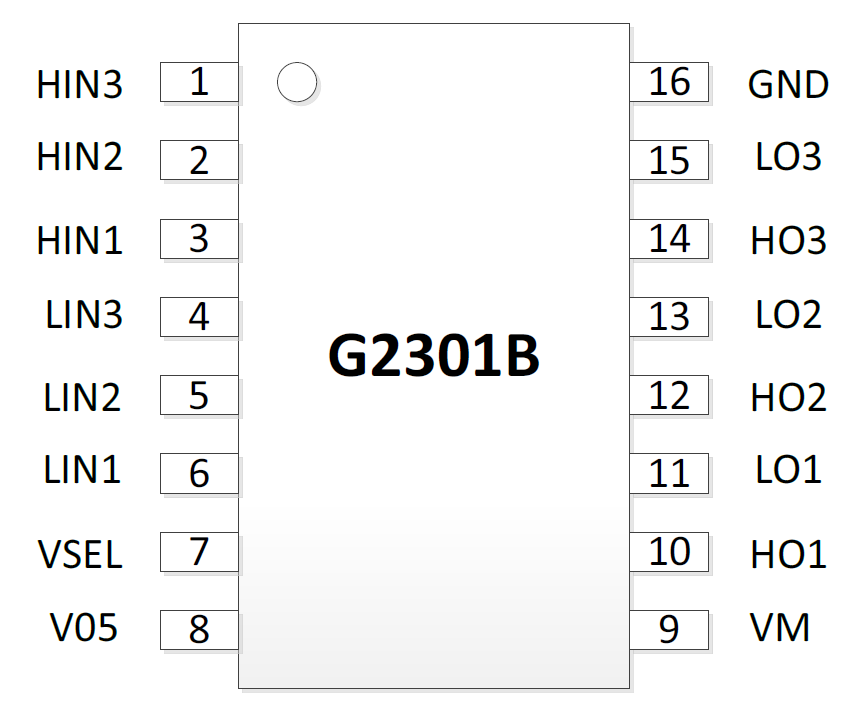

ESOP-16封装、TSSOP-20封装


01、预驱芯片最高耐压可达40V,内置LDO

芯片最高耐压超过40V,推荐工作电压范围7V~36V,可有效覆盖市场上最常见的12V、24V、36V 电机应用。

芯片内置LDO,输出电压3.3V/5V可选,LDO的带载能力可达100mA,无论负载大小,LDO输出的电压稳定,效率高,随温度变化波动小,发热量低,有利于与MCU合封。在系统应用的时候,节省了一颗给MCU供电的LDO,同时还可以节省PCB布板的面积和贴片费用。


02、集成度高,保护功能强大,四大保护机制

G2301B、G2311B、G2302B、G2312B的芯片内部都内置了死区时间和直通保护逻辑、输入欠压保护、过流保护、过温保护。

当G2301B和G2311B芯片温度达到160℃时触发过温保护,温度降至140℃时解除输出保护。

G2302B、G2312B芯片则是在155℃时触发过温保护机制,温度降至135℃时解除输出保护。


03、上下管驱动能力基本做到了一致

森国科预驱芯片在驱动功率MOS时,G230X上下管驱动能力较为接近,上下管驱动电流都可达到200mA左右,有效解决了友商上下管电流不一致的情况。当上下管驱动电流不一致的时候,实际的驱动能力经常会被驱动电流小的上管或者下管限制住。


04、抗静电能力优越

HBM可达3KV,节省了外部静电保护电路,为电机驱动系统设计减小了PCB布板面积,降低了ESD、EMI的难度。


05、G2301B可驱动3P+3N功率MOS

 G2301B内部集成了三个半桥,可驱动3P+3N功率MOS,每一路输出均可由MCU独立控制,芯片系统框图如下:

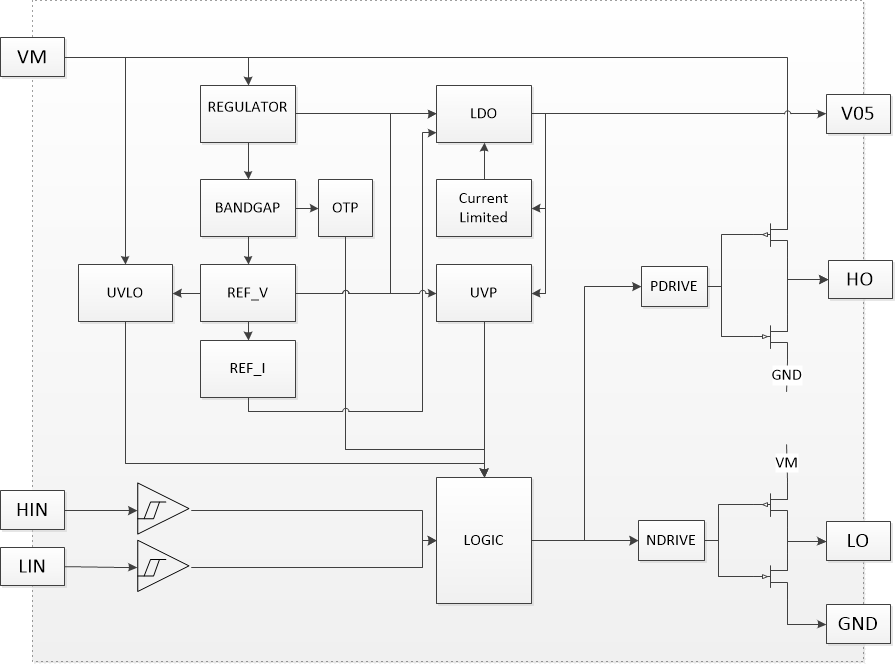

G2301B 系统框图


06、G2302B内嵌电荷泵电路,缩减应用成本

G2302B 内嵌电荷泵电路,缩减应用成本,芯片内部系统框图如下:

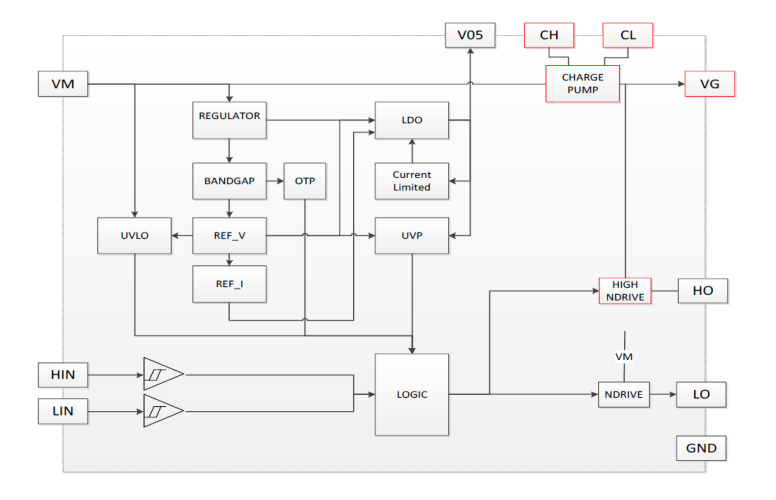

G2302B 系统框图


G2302B采用的是3N+3N的驱动,多应用在大功率产品上。G2302B内嵌了ChargePump电荷泵电路,电荷泵由振荡电路、二极管和电容器组成。如下图所示芯片内置电荷泵的每个级对电容器中存储的电压进行升压,可以产生高于供电电压的驱动电压,从而驱动上桥臂NMOS开启。相比自举电路需要刷新自举电容,电荷泵电路对输入PWM的占空比没有限制。电荷泵电路内置之后,相比传统的外部自举电路,节省了3个二极管和3个电容,应用的时候只需2个0.1uF电容就可以实现三个半桥6N MOS稳定开关,使得布线更简洁,节省PCB布板面积,同时也提高了电磁兼容性,大幅缩减系统成本。

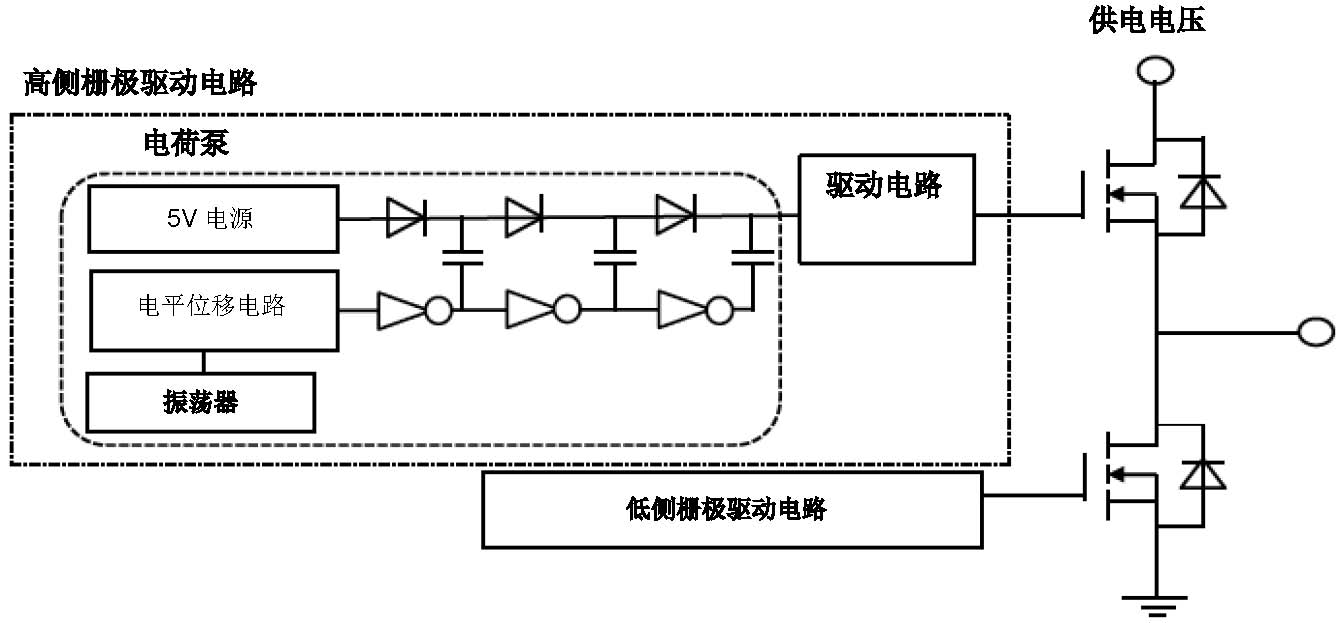

内置电荷泵预驱电路


07、G2301B和G2302B的典型应用电路

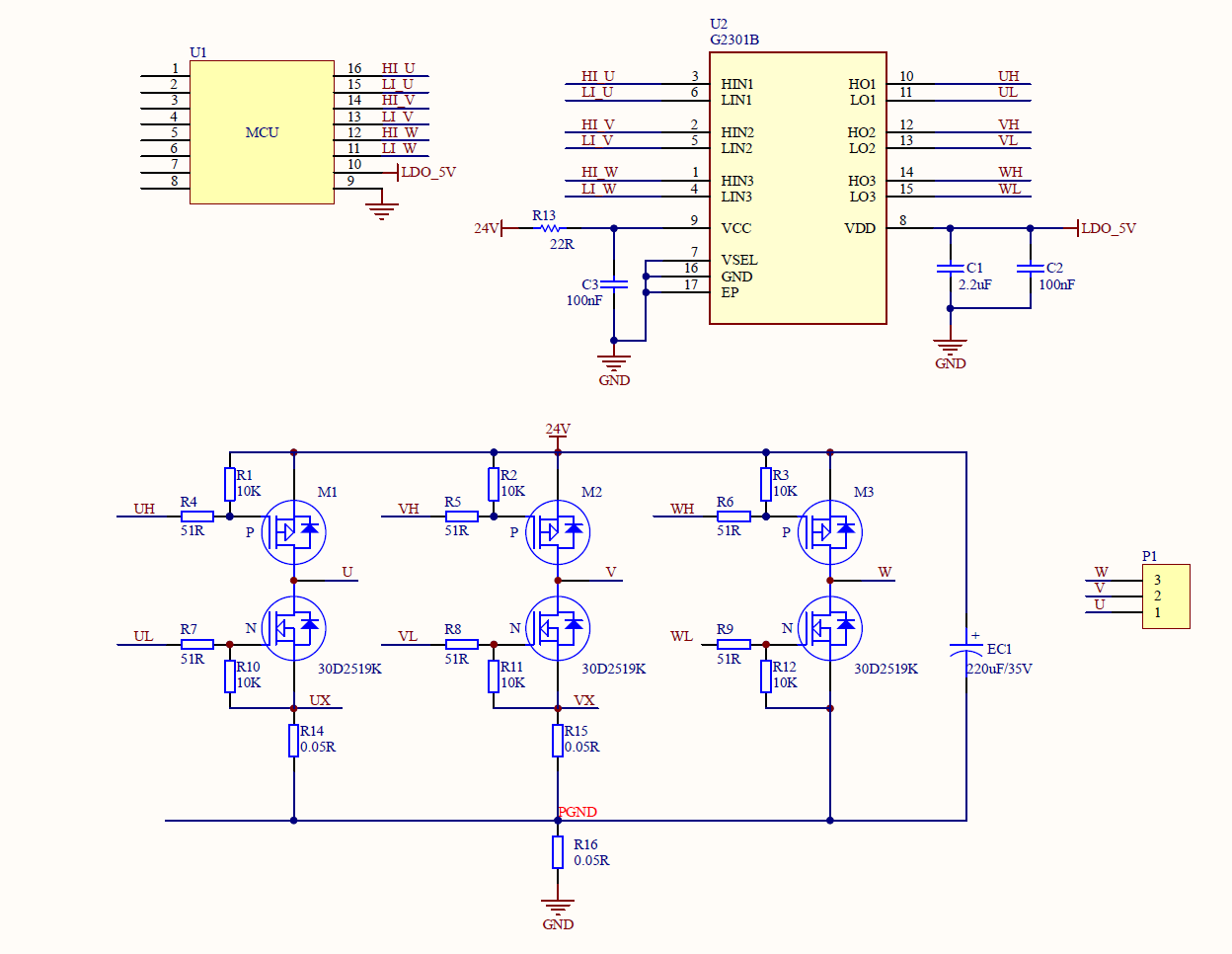

G2301B典型应用电路

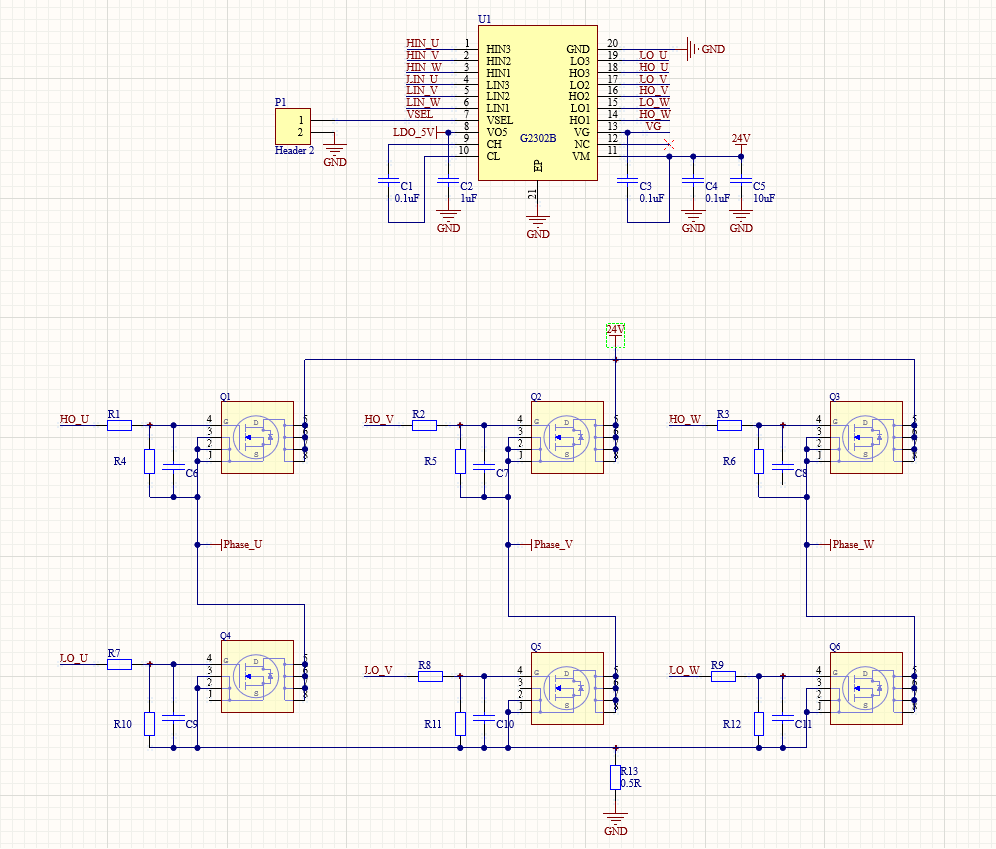

G2302B典型应用电路


森国科预驱芯片集高可靠、低功耗、高性能于一身,已陆续为落地扇、筋膜枪、电动工具等下游厂商提供定制化解决方案。G230X预驱系列产品,提供封装成品的同时,也提供晶圆(bare die)用于和MCU产品合封。




名词释义

ESD模式:包括CDM(Charged Device Model,帯电设备模式)、MM(Machine Model,机器模式)和HBM(Human Body Model,人体模式)。

BLDC:无刷直流电机,全称为Brushless Direct Current Motor,无刷直流电机的实质是直流电源输入,采用电子逆变器将直流电转换为交流电,有转子位置反馈的三相交流永磁同步电机。
